格兰头开孔格兰头选型规格

发布时间：2019-02-26 10:57:34 发布人：admin 浏览量：

格兰头开孔格兰头选型规格

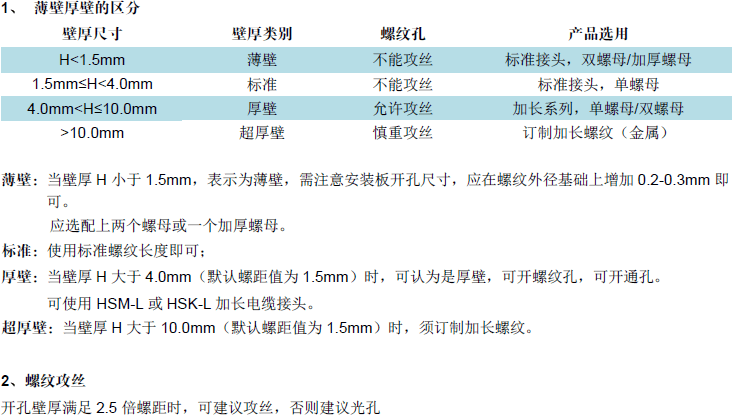

1、薄壁厚壁的区分

壁厚尺寸壁厚类别螺纹孔产品选用

H<1.5mm 薄壁不能攻丝标准接头，双螺母/加厚螺母1.5mm≤H<4.0mm 标准不能攻丝标准接头，单螺母4.0mm<H≤10.0mm 厚壁允许攻丝加长系列，单螺母/双螺母

> 10.0mm 超厚壁慎重攻丝订制加长螺纹(金属)

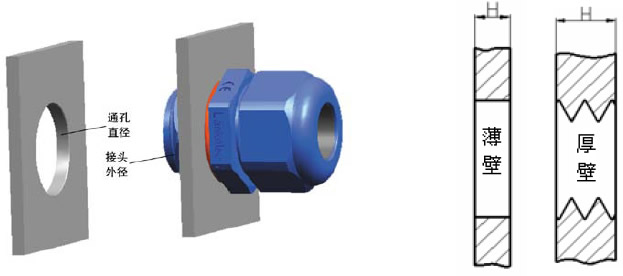

薄壁:当壁厚H小于1.5mm,表示为薄壁，需注意安装板开孔尺寸，应在螺纹外径基础上增加0.2-0.3mm即

可。

应选配上两个螺母或-个加厚螺母。标准:使用标准螺纹长度即可:

厚壁:当壁厚H大于4.0mm (默认螺距值为1.5mm)时，可认为是厚壁，可开螺纹孔，可开通孔。

可使用HSM-L或HSK-L加长电缆接头。

超厚壁:当壁厚H大于10.0mm (默认螺距值为1.5mm)时，须订制加长螺纹。

2、螺纹攻丝

开孔壁厚满足2.5倍螺距时，可建议攻丝，否则建议光孔

3、格兰头孔径要求

CA:标准开孔尺寸(以接头螺纹直径加0 2-0.3mm)CB:开孔尺寸偏大(以接头螺纹直径加0.5mm以上)

DB
NG

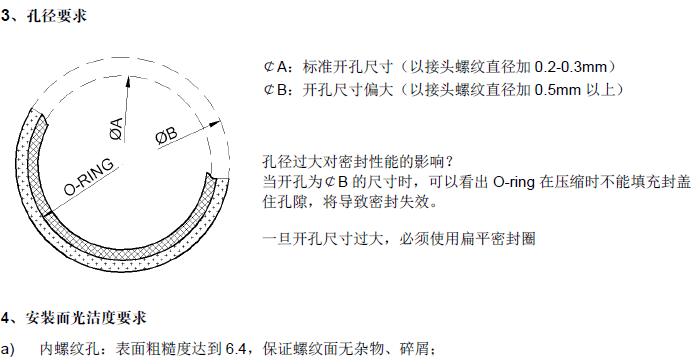

孔径过大对密封性能的影响?
当开孔为C B的尺寸时，可以看出O-ring在压缩时不能填充封盖住孔隙，将导致密封失效。

- -旦开孔尺寸过大，必须使用扁平密封圈
4、安装面光洁度要求
a) 内螺纹孔:表面粗糙度达到6.4, 保证螺纹面无杂物、碎屑:
b)同孔平面: 表面粗糙度达到6.4，保证安装面平整光滑，通孔端面口部无毛刺:

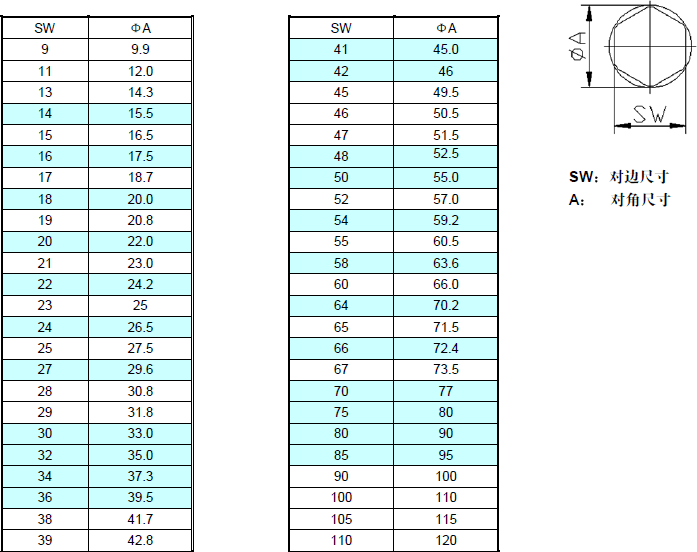

5、开孔间距要求a) 中A=SWx1.1
中A对角尺寸，SW对边尺寸，即扳手尺寸

b) M值为开孔尺寸间距值。
开孔间距M
